Szablony SMT

Wycinane laserowo Szablony SMT to gwarancja największej precyzji. Laserowa dokładność wykonania szablonów zapewnia największą możliwą wierność odwzorowania w kolejnych procesach produkcyjnych SMT.

Nasze urządzenie LPKF StencilLaser G 6080, poza swoją precyzją, jest najszybszym i najbardziej wydajnym laserem na rynku szablonów SMT. Duża powierzchnia operacyjna 600 x 800 mm pozwala ciąć dwa szablony w jednym cyklu produkcyjnym.

Więcej

O nas

Jesteśmy producentem laserowych szablonów SMT. Dostarczamy szablony do nakładania past lutowniczych jak również aluminiowe ramy. Wycinane laserowo szablony zapewniają najwyższą jakość dalszych procesów produkcyjnych. Gwarantujemy dokładność cięcia na poziomie ± 2µm oraz pady o gładkich krawędziach.

Produkcja szablonów SMT

Produkcję szablonów uruchomiliśmy w odpowiedzi na stale zwiększające się zapotrzebowanie na automatyzację produkcji PCB. Rocznie produkujemy setki szablonów past. Możemy poszczycić się wysokimi standardami jakości, jak również krótkimi terminami realizacji.


Nasze Szablony ze stali nierdzewnej przeznaczone są dla producentów PCB i pozwalają na utrzymanie:

  • wysokiej jakości szablonów SMT

  • szybkich terminów realizacji

  • rozsądnych cen


Ponadto nasze precyzyjne laserowe szablony:

  • umożliwiają produkcję prototypów

  • eliminują żmudne ręczne lutowanie płytek PCB

  • redukują czas montażu PCB


iphone

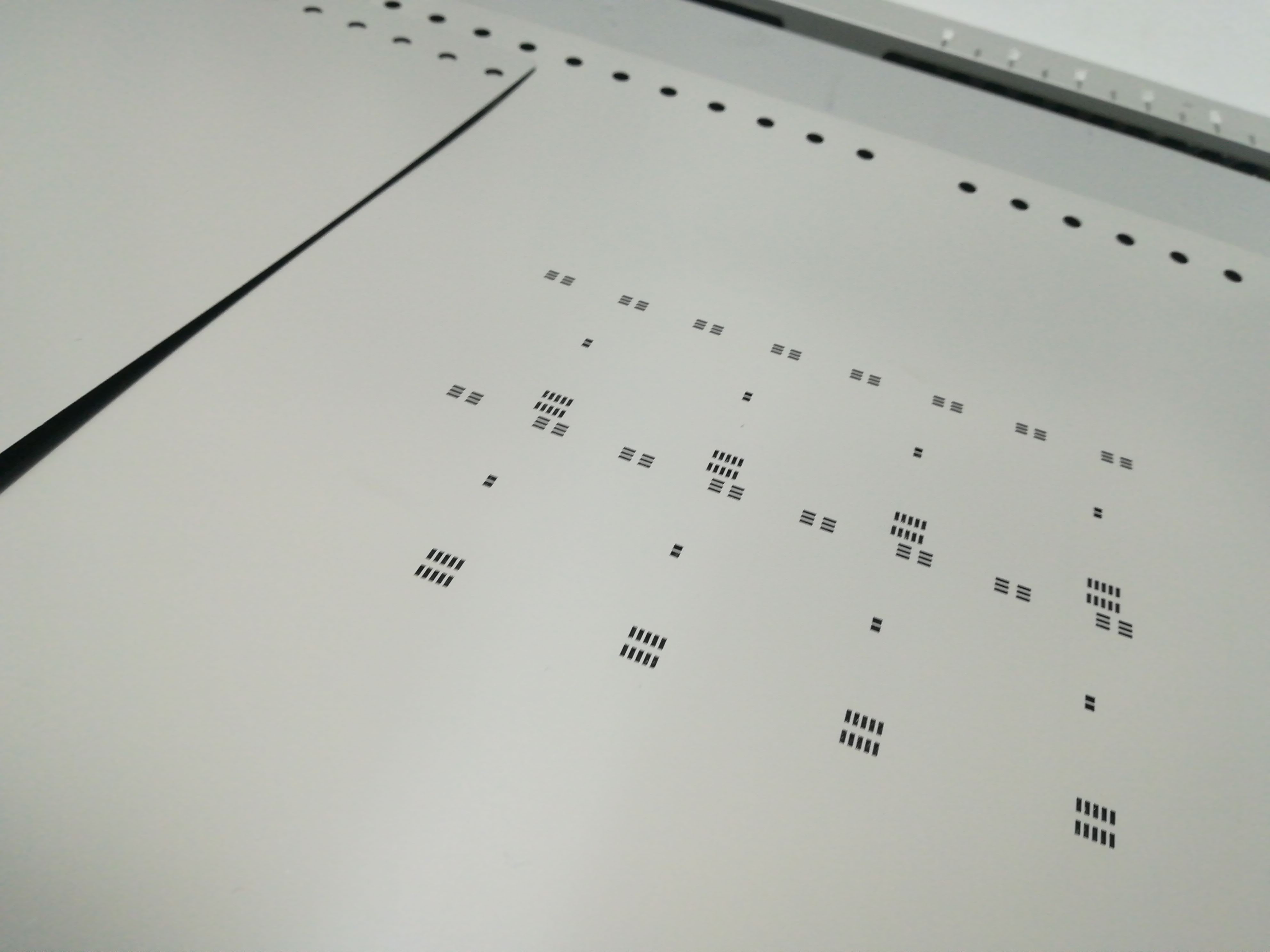

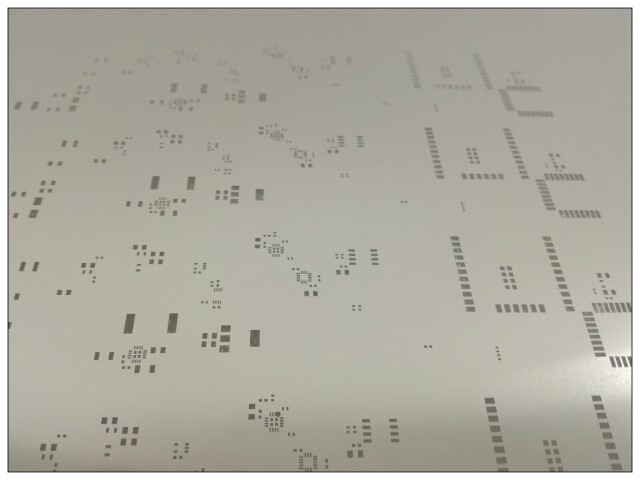

Szablony

Technosystem Labs oferuje szablony na różnych grubościach blach (μm) :100, 120, 130 oraz 150 (dostępne także grubości (μm): 80, 180, 200, 250, 500. Wykonujemy również szablony o zmiennej grubości blachy.

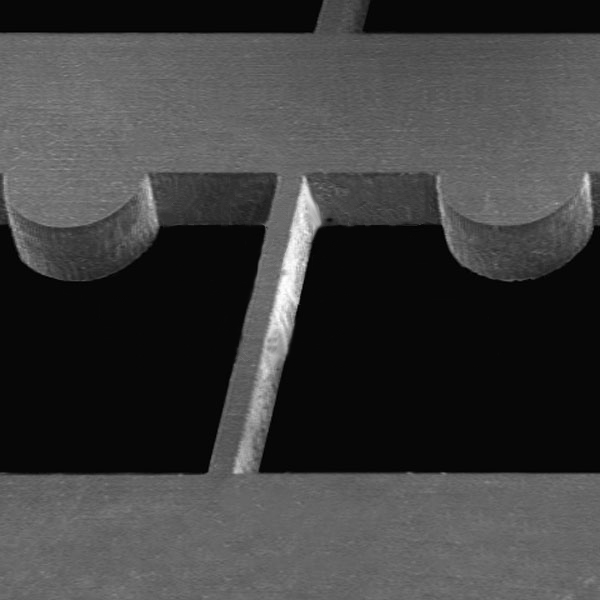

Skrupulatność cięcia na poziomie na poziomie ± 2µm oraz pady o gładkich krawędziach w istotny sposób redukują liczbę defektów. Nasze szablony tniemy na maszynie LPKF StencilLaser G 6080. Obecnie to najbardziej zaawansowane urządzenie na rynku, posiadające system kamer pozycjonujących głowicę lasera w zależności od grubości szablonu. Gwarantuje to optymalną koncentrację wiązki lasera.


Pliki Gerber szablonu przechodzą przez indywidualny proces modyfikacji i dopasowania grubości foli oraz wielkości i kształtu apertur do projektu PCB i zakładanej technologii montażu. Maksymalny format cięcia to 600mm x 800mm.

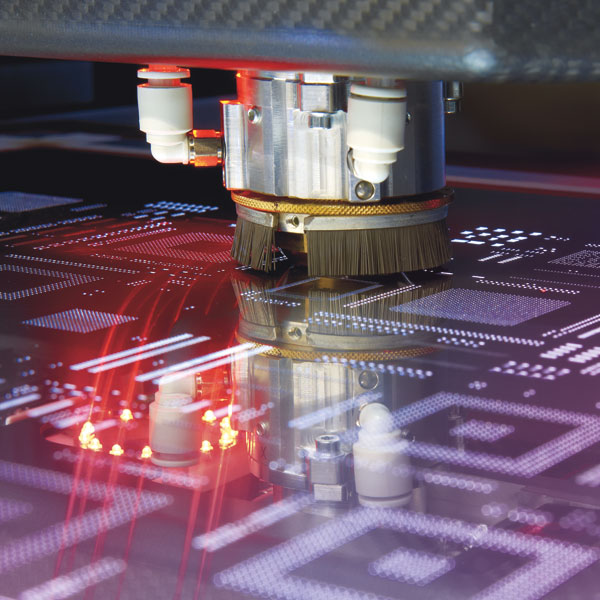

Laserowe cięcie

Z dumą chwalimy się, że posiadamy wycinarkę laserową LPKF StencilLaser G 6080. Dzięki niej naszym klientom możemy zaproponować najwyższej jakości szablony pasty cięte laserowo, wykonane na blachach Datum Alloys. Właściwości naszego nowoczesnego lasera pozwalają nam zagwarantować najwyższą możliwą jakość cięcia krawędzi.

Zalety naszego lasera:

  • • gwarancja najdokładniejszego cięcia metalowych szablonów oraz mikroelementów

  • • bardzo duży obszar roboczy: 600 x 800 mm, umożliwiający produkcję kilku szablonów na jednym arkuszu

  • • system pozycjonowania głowicy w zależności od grubości szablonu dla zapewnienia optymalnego skupienia wiązki lasera.

Czas realizacji:

standardowo 1-2 dni. Na życzenie klienta realizujemy również zamówienia ekspresowe.

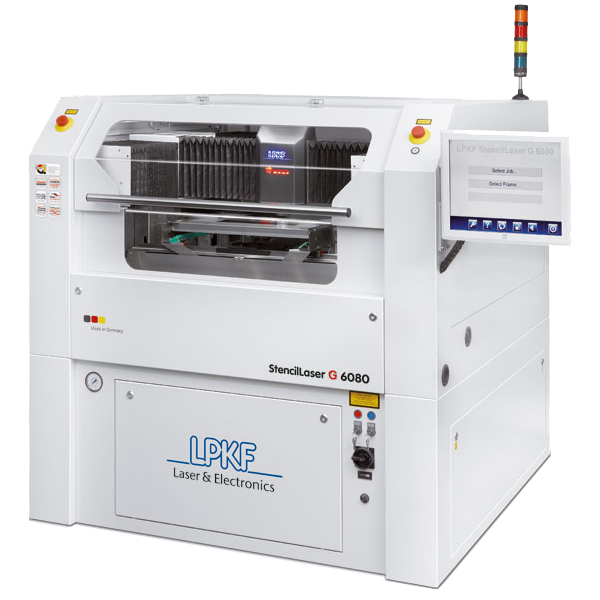

Paramtery urządzenia LPKF StencilLaser G 6080:

  • • Maksymalny obszar wycinania: 600mm x 800mm

  • • Maksymalny rozmiar ramy: 740mm x 1800mm x 40mm

  • • Maksymalny rozmiar blachy bez ramy: 650mm x 850mm

  • • Grubość blachy: 0,04mm (min) 1mm (max.)

  • • Precyzja cięcia: +/- 2um

  • • Powtarzalność: +/- 2um



Mechanizm promocji „Szablon za 1 PLN” - dla subskrybentów newslettera evertiq.pl

Z promocji „Szablon za 1 PLN” mogą skorzystać subskrybenci newslettera evertiq.pl, w trakcie trwania kampanii reklamowej Technosystem na łamach evertiq.pl, w terminach:
od 23 lipca do 23 października 2018.

Ponadto z promocji mogą skorzystać tylko i wyłącznie nowi klienci. Niniejsza promocja przewiduje jednorazową możliwość skorzystania z preferencyjnych warunków zakupu jednej sztuki szablonu przez daną firmę lub instytucję. Szablony objęte promocją:


• wycinane będą na stalowych arkuszach marki Datum Alloys o grubości od 80 do 200 μm,

• maksymalna liczba apertur (otworów) do 3000.

Pozostałe parametry techniczne pozostają do indywidualnego ustalenia. Liczba szablonów ograniczona.

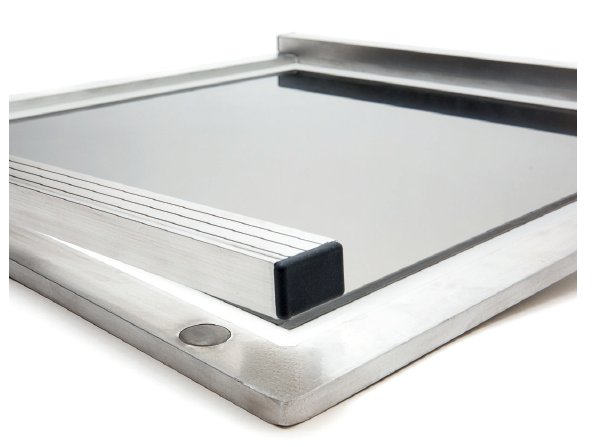

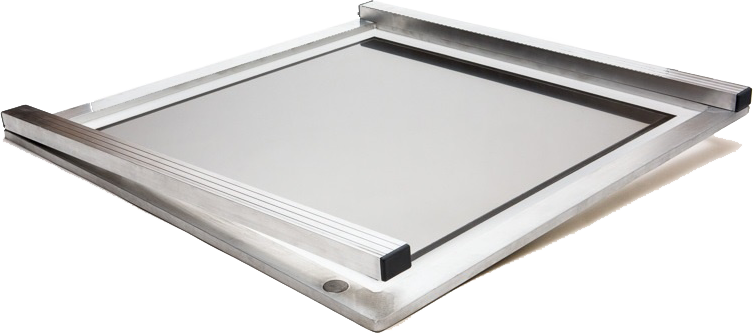

Ramy aluminiowe


Stosowane ramy w naszych sitodrukarkach:

Rama LPKF ZelFlex Z4P 736 x 736 mm

Rama LPKF ZelFlex Z4P 558 x 558 mm

Szablony z naciągiem siatkowym

Formaty plików

Gerber RS274

DXF

DVG
